5KW電磁感應加熱器安裝調試說明書（二）
發布時間：2014-12-09 新聞來源：深圳喆能電子技術有限公司

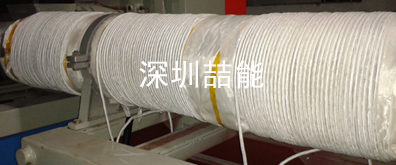

3. 保溫棉選擇5mm或者10mm厚的陶瓷纖維紙或者其它耐高溫棉，直接包裹在需要加熱的料筒上，保溫層的厚度為20~30mm，即保證線圈與金屬料筒的距離為2~3cm，直接在保溫棉外繞制線圈，線圈的疏密可以根據加熱溫區的長短來調整。如果是密密纏繞，匝數為40~45圈；如果是稀繞，匝數要增加5~10匝。每個溫區用一臺電磁感應加熱器設備控制，溫控的設置可以跟原來一樣。不同溫區之間的線圈繞制要保證是同方向的，相鄰兩個溫區之間的線圈要保證有50mm的距離。線圈布置可以參考下圖：

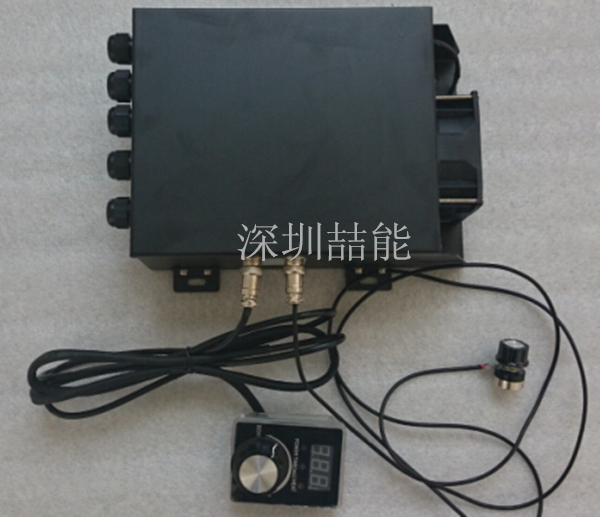

4. 線圈的兩根引線請雙絞后穿絕緣管進行保護，然后連接到設備的發熱盤端子（無正負區分），同時將380V供電的進線三相火線連接到設備的火線R、S、T端子，然后連接好顯示盒（粗排線，7芯線）到設備的顯示接口，連接電位器（細排線，5芯線）到設備的檔位接口。溫控器的輸出信號（繼電器信號）接線到電位器的排線上，注意是串接進來，即電位器和溫控表控制信號是串聯接線。接線方式參考圖如下：
設備的兩個附件（電位器和顯示盒）的安裝尺寸如下：
1. 電位器（10K），如左圖，安裝開孔尺寸：φ9mm
2.顯示盒，如右圖，安裝開孔尺寸：寬63.5mm，高83.5mm
